もともとはＮＴＴが国営だった頃の内規資格でしたが、
分割民営化に伴い別途国家資格として昭和６０年に誕生しました
当時はアナログ種が１〜３、デジタル種が１〜２の５種類でしたが、
そのあとアナログデジタルを統合した総合種ができました。
一応扱いが郵政省（現総務省）で、大臣免許です。
私は、第２回（確か６０年（１９８５年）の終わり頃だったと記憶）の試験で、
アナログ３種☆８☆（１９８６年）
アナログ２種☆９☆（１９８６年）
アナログ１種☆１０☆（１９８６年）
３資格同期に一発合格できました。
ＮＴＴの内規資格からの移行期の試験でしたので、かなり甘く、合格率もよかった気がします。
この工担より前にゲットしている資格としては、２アマ☆４☆（１９８２年）、
や電話級通信士（現４海通）☆５☆（１９８３年）がありましたが
てんで分野の違う資格なもので、とっかかりが大変だった記憶があります。
ソレノイドリレーでメモリーができる！ということには驚き、
また電話回路って０Ｖ（グランド）電位を基準に−の電圧で制御されているとか、（電話線は０Ｖと−４８Ｖ）
３線インターホンの知識はありましたが、２本の線で どうやって同時に送話と受話ができるんだろう？？
などと目からうろこの新しい知識、分野でした。
それにしても写真が若い！！ 漏れもこんな時代があったのね〜（笑）
この資格の管轄は総務省（旧郵政省）この郵政省系の資格は書き換え無しの永久ライセンス。
なので、写真が・・・ちなみに古いアマチュアの免許なんか・・・もう本人の面影ありません（爆）
その後かなり経って、平成１５年（２００３年）にデジタル１種の科目試験を合格し、
既存のアナログ１種とのあわせ技で アナログ・デジタル総合種☆１８☆（２００４年） にＧｅｔ
（実はコレ↑１科目だけであとは免除の試験でしたが結構難関で３回目でようやく合格できました）
実質現在でもこの旧総合種があればできない工事はないのですが、
実務にかかわっている以上最高位を取らなくては・・・
ということで、資格改変で新しくなった、ＡＩ・ＤＤ総合種の移行試験を平成１８年（２００６年）に受けます。
ＡＩ・ＤＤに替わってまだ２回か３回目だと思います、この時は合格率６％だかの超難関だったと記憶しています。
なんとか１発で合格できて ＡＩ・ＤＤ総合種☆２４☆（２００６年）
さ〜てこの資格ってなにができるのでしょう？
電柱からの各家庭、ビル等への引き込み工事
ＮＴＴの電話局内の配線工事、ビルの中のモジュラーまでの配線工事
光ファイバーの終端装置ＯＮＵまでの配線工事・・・。等で、これらの工事、および監督です。
そうなんです、この資格は監督権がありますので、現場でだれか１名持っていれば十分。
なので、実際に電柱に登っているヘルメットかぶったおじちゃん・・・殆ど持っていませんヨ！
逆にいうとＯＮＵから先のＬＡＮの配線や、電話のモジュラーからの先の電話機の配線や交換等は
一切資格がいらないんですよ！。 ＬＡＮの工事には資格は不要！
この資格の取り扱い団体（デ協）ではＬＡＮの工事にも必要なように言っていますがネ・・・そりゃ詐欺だ。

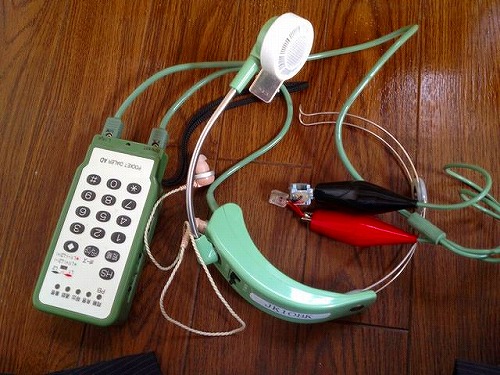

さて、現場にいつも持ち歩いているメインツール↓

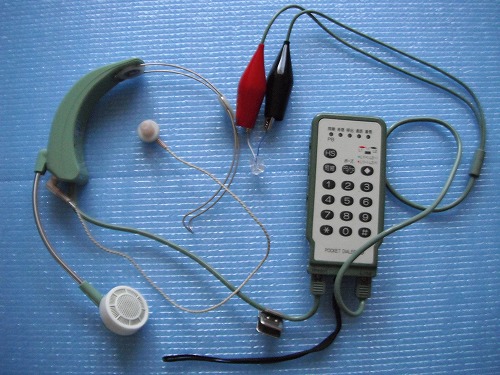

工事担任者の証↑ブレストという工具（道具）です。
一緒に写っているテンキーは ポケットダイヤラーという代物（これは￥４０Ｋくらいします）で
アナログはもちろんＩＳＤＮのＡチャンＢチャンの発着信のテストができます。
ブレストとは電話機の簡易版のようなもので、
基本はクリスタルイヤホンとダイナミックマイクで構成されています。
あと抵抗３本、バリスタが１つ、コンデンサー１つ、スイッチ２つ、がありますが、ホントこれだけのもの
たったこれだけのものでも￥１０Ｋ超えるのはボッタクリですよね〜。
ちなみにクリスタルイヤホンはインピーダンスが高いので、回線に影響を与えずモニターできます・・・盗聴も・・・（危）
またこのブレスト２台と２心の電線、電線に適当な電圧をかければ、インターホンのように相互通話できます。
さてこの工事担任者という資格ですが・・・。
資格をとっても現場ではま〜〜〜ったく使えません！。
青 白 茶 黒 ・・・・ これは電話工事のイロハのイですが、こんなことすら試験に出てきません。
青 黄 緑 赤 紫・・・・ これもイロハのイなのですが、これも試験には出ません。
つまらない２３２Ｃのピンアサインや、ＩＳＤＮのプロトコルの問題を出すより
こういった、実際の工事に関わる問題を出すべきでしょう！？
はっきりいって、学科だけの試験ならこの工事担任者の上位にあたる
電気通信主任技術者の線路主任技術者の資格に組み込むべきだと思います。
やはりこの資格は電気工事士の試験のように実技試験は必要でしょう・・・。
後記さて
青 白 茶 黒 ・・・・
青 黄 緑 赤 紫・・・・
これらが基本といいますが、実際はどのように必要になっているものでしょう？
参考・後学に
これが↑実際に設置される電話回線の 一例です。
マンション等の場合はＭＤＦ室や電気室などに設置されています。
このボードの左側にある黒い太いケーブルが、電信柱に繋がっています。
右側に下にべろぉ〜ん と這っているクレーのケーブルが
モジュラーコネクターへ繋がる電線の束です。
ここの設置状況は ９０回線分になります。
白い箱の中に保安用のヒューズが入っていて、箱１つで１０回線分です。

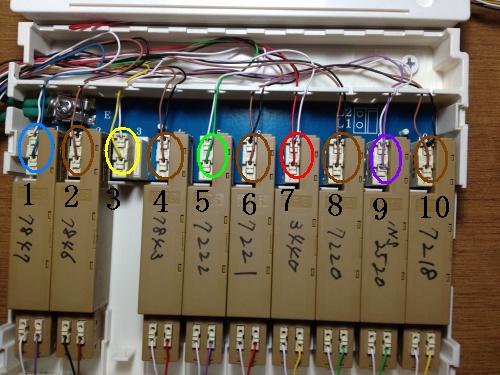

で箱の中は・・・↓
このように↑１〜１０まで回線ごとにヒューズが装着されます。茶色いのがヒューズ
このヒューズの色で、アナログなのか、ＩＳＤＮなのか、ドライカッパなのか判別できます。
この茶色は ドライカッパ用
ドライカッパってなあに？ ドライ＝乾いちゃった、カッパ＝Ｃｕ＝銅 直訳すると 乾いた銅線
銅線、電線、電信柱・・・はＮＴＴの持ち物です。
これを 別の事業者（禿テレコムやＫＤＤＩなど）が借り受け、事業を行うことに用いられる 銅線＝メタル回線。
ちなみに（高いので）原則使用しない回線にはヒューズは装着しません。
ここの上の部分にカラーで○をつけてありますが、
１番は 青と白、 ２番は 茶と黒
３番は 黄と白、 ４番は 茶と黒
５番は 緑と白、 ６番は 茶と黒
７番は 赤と白、 ８番は 茶と黒
９番は 紫と白、 １０番は 茶と黒
これが 上の色分けなんです。 この色分けを知らないと工事すらできない ということになります。
さて ２、４、６、８、１０ これ全部 茶と黒ですね！？
どの番号の茶色だか、黒だか、 はてまた奇数番号も全部に 白が入っていますね！
どうやって見分けているのかといいますと・・・。
１番＋２番の 青、白、茶、黒 の４本で軽く よりをかけてあります。
同じく
３番＋４番の 黄、白、茶、黒 の４本で軽く よりをかけてあります。
これの繰り返しで１〜１０番まで 判別できるように 電話線ケーブルが作られています。
↑こんなふうに１０回線ごとに色分けマーキングをします。
さらには １〜１０番まで２０本を一まとめによりをかけて、そこに色別のテープを一緒によってあり、
このテープの色が 青、黄、緑、赤、紫、 これで５０回線分を識別
さらに ５０回線を一束にして・・・・を繰り返して、数百という電話回線のケーブルが出来上がります。
ちなみにここに引き込まれているのは１００Ｐ １００回線分です。

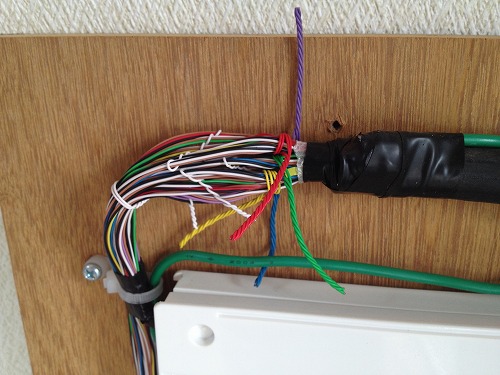

この写真の左上に 少し色別のテープが見えます。
このように ”より”で全てを判別していますので、 バラバラにしちゃうとどれがどれだか
判らなくなっちゃいます！（もしそうなったら実は機械を使って判別するのですが・・・えらい手間！！）

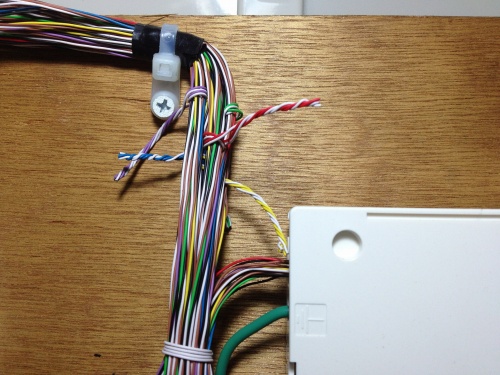

写真の右側にあるように、色電線をつかってマーキングをつけていきます。
この色を見ることによって、別の工事人が見てもすぐに判別できます。

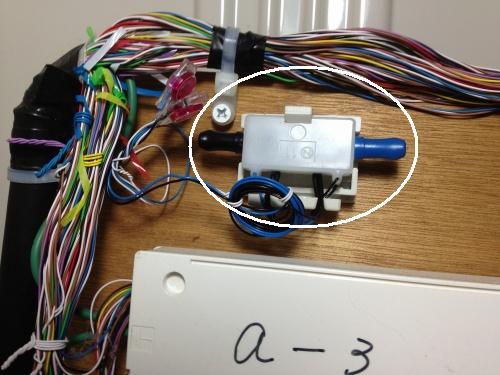

写真の白○でかこってあるのは １番回線 このケースのように大量回線の場合は
全て回線を使い切ることはないので、１番回線を別用途に割り振ります。
これは 電話交換局まで直に繋がっていて、 途中電柱などからも割り込み可能、
ここに 工事担任者の必需品、ブレストを繋げ、現場と電柱、 現場と交換局など相互通話を確保します。
交換局や電柱の工事人と通話確認しながら、
○○番に１２３４を入れてください・・・等とやり取りしながら工事を進めます。

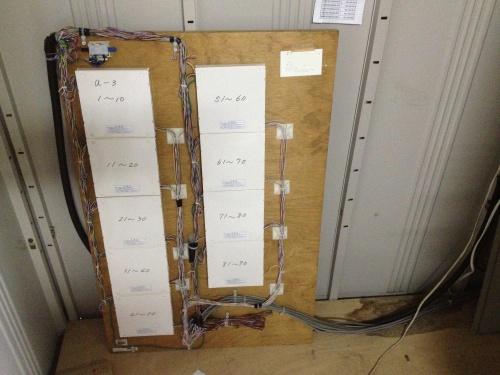

参考例２

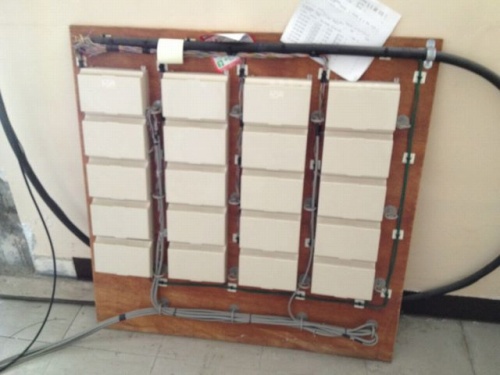

↑これは 上の１００Ｐよりも少し古いタイプ 回線数は２００Ｐ
上に見える黒い超ぶっといケーブルが２００対の電話線、この先は電柱に繋がっています。
下に見えるグレーのケーブルがモジュラーコネクターへ繋がっています。
ちょろっと黒いケーブルに挿んである紙は 線番対照表、
これで何番の回線に、どの電話番号を入れるかを指示されて工事します。

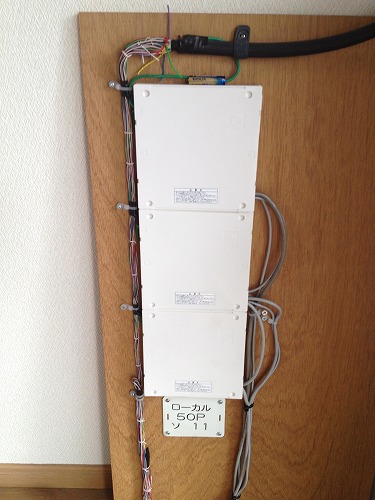

参考例３
これはまた別の場所の将来の増設を見越した５０回線、
そのうち現在使用分の３０回線のみボックス設置。
これの色撚りはわかりやすいですね。 ５０回線ですから５色で綺麗に別けられます。
最初の１０回線が青のより、
次の１０回線が 黄のより、
その次の１０回線が緑、赤、紫 と順番に色分けされます。
まだ書きかけですが・・・気が向いたら追記します。
